現在使用BIM5D構件跟蹤功能，對每道工序完成時間做記錄，便于后期成本分析。同時基于BIM云的協同工作，實現對各手持終端數據的實時匯總，以滿足現場進度快，匯報及時的要求。

目前，項目中已經完成了1480根旋挖灌注樁、124個承臺的進度跟蹤準備，累計上傳2500張施工照片，占比90%。計劃對承臺以上構件的進度跟蹤方面，對現場技術人員進行了移動端使用的技術交底，相比原來的進度匯報模式，更好地體現形象進度，得到項目管理人員一致好評。

承臺開挖計劃與施工工藝選擇

本工程屬于出入段地鐵車輛段咽喉區，施工難點包括U型槽、素砼樁的施工，工序銜接則成為項目進度的關鍵，施工前需要做好相關的模擬、預演。

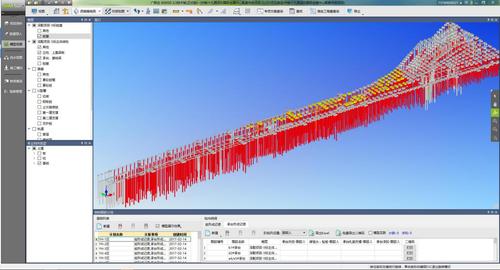

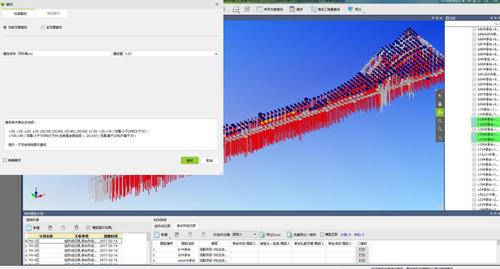

項目組利用BIM5D構件屬性查找功能，對多達11種的承臺類型，共42個承臺底標高進行分析。對不同底標高的承臺做好分區、分塊、分不同施工方式放坡開挖，對需要使用鋼板樁作支護的承臺進行記錄，對需要做專家論證的專項方案進行篩選，提升項目施工組織能力，提高施工方案的優化率，加快數據統計速度。

質量安全管控

項目為深圳地鐵工程，業主對質量安全問題高度關注。在施工過程中，質量安全的管控尤為重要。管理人員需要對施工隊伍進行嚴格的班前教育，在發生安全質量問題較多的環節，使用BIM5D的質量、安全功能對分包隊出現問題形成有效記錄，實現對問題的跟蹤形成閉環管理。在階段應用中，項目部已上傳34個質安問題，累計處理問題32個，及時整改率達到94%。整改模式由以前直接下發整改單，轉變?yōu)榘l(fā)現問題后，手機端實時通知?jiǎng)趧?wù)隊伍進行問題整改，在模型上面以圖釘形式標識，使得各區域的問題情況清晰可見，也成為班組對考核和獎懲的有效依據。

現場進度記錄

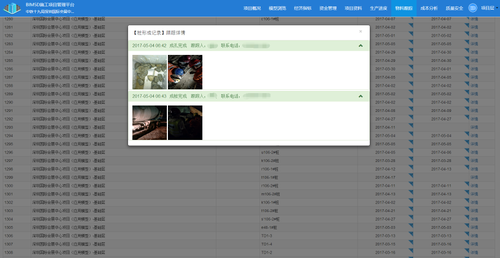

工程部的技術人員每天需要對完成的工程量進行臺賬統計，但是缺乏對現場施工工人派工人數和機械使用數量的系統化統計，缺少對進度照片、資料的存檔。通過使用BIM5D手機端記錄的數據，工程的計劃合同部、物資部不僅可以向上級及時匯報準確的進度，同時掌握了每日各工種人數和機械使用量的匯總信息，形成更為精確的項目成本分析，將該信息作為下次成本例會主要探討內容，同時也解決了以往對進度照片存檔不到位的問題。

施工資料協同

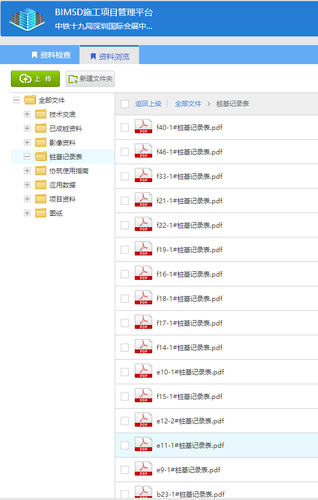

在灌注樁施工前，對樁巖面標高進行分析時，需要翻閱多張圖紙來確定預計巖面標高和對樁位坐標。項目組通過在協筑中上傳資料并與模型關聯，各部門可以通過構件二維碼實現資料協同?，F(xiàn)場技術人員在施工前掃描二維碼判斷入巖標高以及樁頂標高，測量班通過掃描二維碼得出樁位坐標信息進行放點，實施過程中將影像資料錄入，施工過后對構件資料進行關聯，便于后期資料存檔，供職能部門審閱，減少資料遺失的可能。對已完成了1480根旋挖灌注樁、124個承臺檢驗批資料上傳，各部門使用“協筑”平臺進行資料瀏覽、下載，大幅提高工作效率，同時減少打印30%紙質資料。

素砼樁與承臺施工次序優化

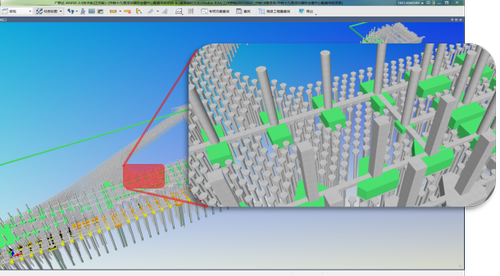

根據設計要求，素砼樁位在承臺與承臺之間，且素砼樁與承臺標高不同，施工時構件的空間位置較難把握，施工機械合理擺放成為工序轉換的關鍵。通過測量模型的模擬演示，發現空間距離不足以讓素砼樁機施工作業。經過模型分析，放棄了先施工素砼樁再施工承臺的方案，提前避免了返工的發生。

碰撞檢查

在工期比較緊張的項目中，傳統施工模式對管線與管線的碰撞，管線與主體結構的沖突，是沒有過多時間做深化設計的，大多數是要在施工過程中才發現確實存在碰撞，導致不必要的返工，影響后續工作的銜接，造成經濟上的損失。現在通過事先建立各專業模型，統一導入到BIM5D平臺進行整合，分析各專業構件是否互相干擾，提前判斷專業施工情況，減少錯誤、返工現象。對于管線特別多，標高不同的工段，通過模型預演，做到不返工，節約成本。
