一、項目簡介

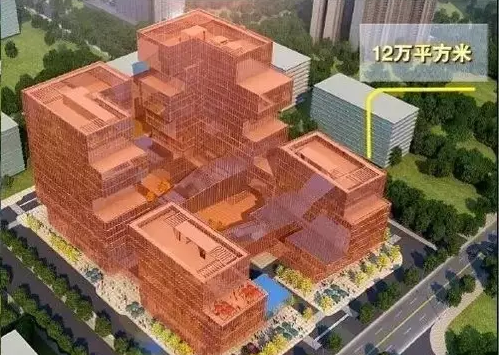

阿里巴巴國際運營總部和商業云計算研發中心，地處深圳，由三層地下室及四座塔樓組成，工程地上最高為17層，建筑面積12萬平米，整個建筑外形呈積木狀，宛如漂浮在深圳灣上空的“云”。
二、BIM團隊資源
為更好地將BIM技術融入到總包管理的各項管理活動中，我們在本項目的總包管理架構中專門設置了BIM管理部。

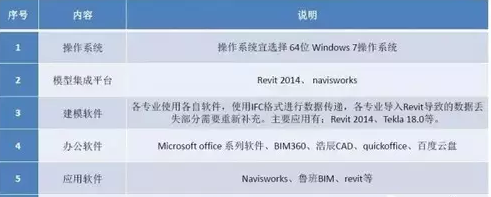

三、BIM軟件使用情況說明
四、BIM應用
技術應用特點：
1、本項目重點探索BIM如何融入到項目管理的日常工作活動中。
2、在明確了項目需求與應用思路后，嘗試將BIM與總包管理中的各流程及工作內容進行結合。

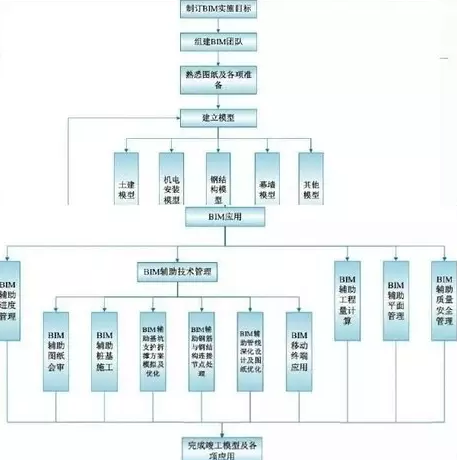

3、項目BIM應用流程圖如下圖所示。
五、BIM應用成果
1、BIM管理體系
BIM管理文件建立
?。?/font>1）BIM工作人員職責表
?。?/font>2）專業分包BIM小組進場要求
（3）分包考核評分表
?。?/font>4）BIM模型交付標準
?。?/font>5）BIM模型交付時間表
?。?/font>6）BIM會議制度
2、BIM輔助技術管理
A、根據cad圖紙建立模型
?。?/font>1）建立土建、機電、幕墻模型
?。?/font>2）導入鋼結構模型
?。?/font>3）全專業模型導入navisworks中
B、BIM輔助圖紙會審
?。?/font>1）建模發現圖紙問題
?。?/font>2）碰撞檢查圖紙問題
?。?/font>3）圖紙會審會議
C、BIM技術輔助樁基施工
?。?/font>1）直觀表現持力層
?。?/font>2）利用附著功能建模
?。?/font>3）樁長、工程量快速統計
D、BIM輔助基坑拆撐方案優化及交底
（1）施工模擬幫助確定方案
?。?/font>2）受力計算，驗證施工方案
?。?/font>3）施工模擬交底保證方案執行
?。?/font>4）動態監控，確保拆撐步驟
E、BIM輔助鋼筋與鋼結構連接節點處理
（1）節點建模
?。?/font>2）間隙碰撞分析
（3）優化方案
F、BIM輔助機電深化設計
?。?/font>1）碰撞檢查
?。?/font>2）碰撞優化
（3）凈高協調、優化
?。?/font>4）工序模擬
（5）漫游檢查
G、BIM輔助鋼結構深化設計
（1）導出IFC模型
?。?/font>2）簡化鋼結構模型
?。?/font>3）鋼構協同設計
H、移動終端現場無紙化查詢應用
?。?/font>1）現場用平板電腦查看圖紙
（2）現場用平板電腦查看規范
3、BIM輔助進度管理
（1）基于BIM的進度計劃編制
?。?/font>2）模擬設置
?。?/font>3）施工模擬動畫
?。?/font>4）進度控制
（5）會議制度
4、BIM輔助平面管理
?。?/font>1）三維平面布置
?。?/font>2）臨建區設計
?。?/font>3）標準化板房設計
5、BIM輔助商務管理
?。?/font>1）構件統計
?。?/font>2）工程量估算
?。?/font>3）魯班算量與商務算量對比應用
6、BIM輔助質量管理
?。?/font>1）模型與現場實體對比
（2）現場問題填寫并及時下發
?。?/font>3）動態樣板引路系統
?。?/font>4）系統界面與現場圖片
7、BIM輔助安全管理
?。?/font>1）臨邊防護
?。?/font>2）安全隱患隨形象進度變化
?。?/font>3）安全標準族
（4）漫游論證
六、效益及總結
1、經濟效益
?。?/font>1）提前發現圖紙問題，并給業主最佳的深化設計方案；
?。?/font>2）復雜節點、復雜方案進行模型建立并模擬，給項目提供了一種更直觀更有效的交底方式，降低了傳遞信息的損耗；
（3）快速統計現場與變更發生時工程量，降低管理人員算量工作量；
?。?/font>4）三維設計現場場地布置、工地形象設計快捷、清晰，考慮空間因素優勢明顯；
?。?/font>5）利用BIM作為各類會議溝通基礎，降低溝通成本，提高會議效率
?。?/font>6）BIM模型與實體對比檢查直觀方便，現場翻閱電子圖紙，查閱資料方便快捷，提高現場管理效率。
2、社會效益
阿里巴巴項目成功承辦了全國性BIM觀摩會，觀摩會的主題為BIM技術的應用推廣，共計500余人參加了觀摩會。
3、經驗總結
a、做好規劃
b、定好團隊
c、提前介入
d、保障措施
e、及時總結
