1、預制板塊的構建

　　一年前，預制混凝土（Pre-castConcrete，PC）行業的朋友，委托我為其承接的PC項目做BIM模型，以表現其團隊的技術能力。因此，便有了本文的內容及思考。

　　PC本質上就是工廠流水線作業在工程建設行業的鏡像實踐（個人理解）。為PC項目做BIM模型就如同用三維軟件做工業產品設計，核心內容就是將一個一個部件單獨做成模塊，最后將不同的模塊組拼成一個完整產品，即建筑。

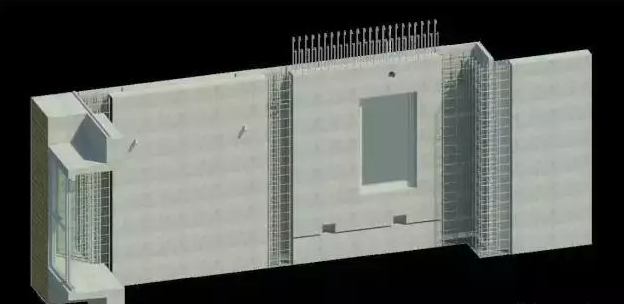

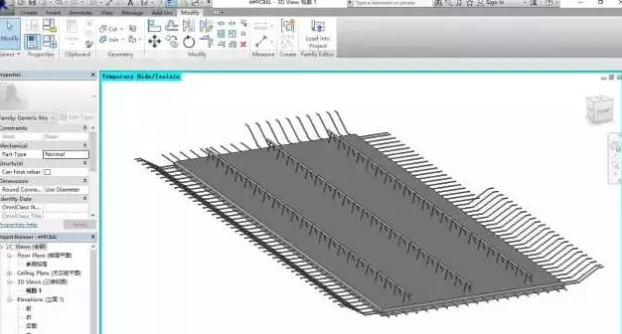

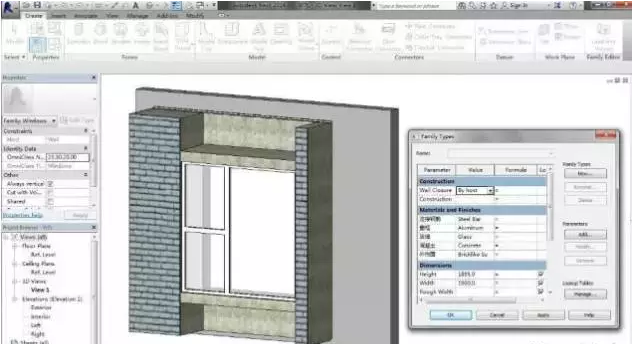

　　預制板塊的構建首先得將PC建筑離散為板塊，即模型模塊化。本文選用Revit作為BIM建模軟件，并采用“族”的方式實現板塊。預制板塊不同，選擇的“族”模板也不同。例如：包含外墻飄窗的板塊，應選擇“基于墻的公制常規模型”；對于預制樓板板塊，選擇“基于樓板的公制常規模型”；而預制樓梯板塊，則選擇“基于面的公制常規模型”。建模表現務必客觀真實，如下圖：

　　2、整體模型的搭建

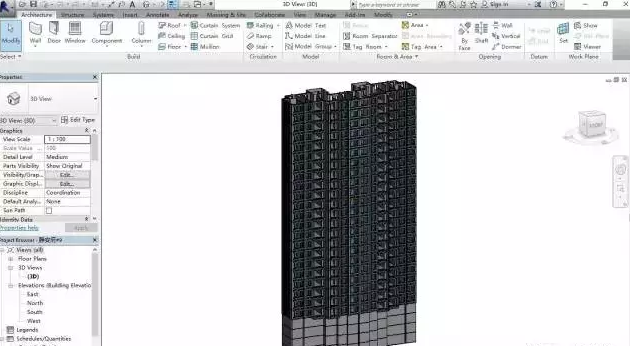

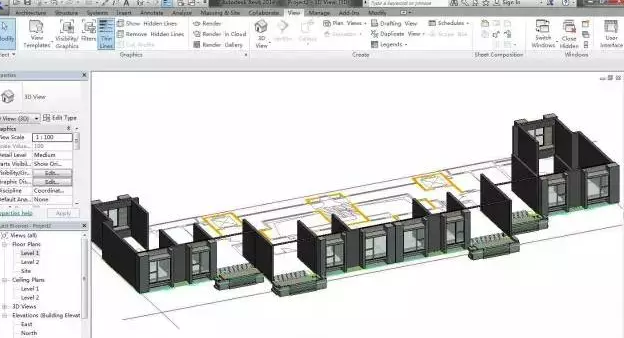

　　當所需要的PC構件板塊都構建完成后，就形成了該項目的構件庫。將構件庫內的資料堆砌起來就成為完整的樓層模型，甚至是完整的建筑模型。這項工作相對簡單，類似組裝樂高積木，如下圖：

　　3、模型后的延伸應用

　　1、鋼筋建模與碰撞檢查。盡可能早地排除PC板塊之間在現場綁扎鋼筋時發生的碰撞，提高現場安裝效率。

　　2、輔助臨時固定設施的布置。臨時支撐系統在PC板塊的灌漿固定之前必不可少，通過三維呈現和技術方案優化，可以合理布置支撐。

　　3、云共享的輕度使用。若將模型上傳至歐特克A360平臺，通過云端共享，參與者即可通過網頁或者移動智能設備查看模型，方便項目的交流。

　　4、BIM+PC應用的初步思考

　　BIM在PC中的應用應考慮建筑的定位和結構體系

　　個性化的商品住宅，決定了建筑離散為PC板塊時，類型和數量繁多，建模工作量和預制工廠生產的模具數量眾多，其經濟性需要具體分析。一般認為保障房，尤其是在有地方標準約束了套型、單元的情況下，使用BIM+PC技術經濟性較好。

　　BIM對PC施工幫助應合理看待

　　既然PC本質上就是模擬工廠流水線作業，很多工作環節是標準化的，那么施工作業的模擬和演示就顯得不那么必要了。此外，對于工期、財務等的控制，則更需要準確的數據，而不僅僅是可視化的模型。至于碰撞問題，較大者通常在設計階段可以避免，較小者在現場處理也很方便。
