新的一年，孕育新的目標(biāo)和希望，春節(jié)前后，也不要忘記給2018年添一份安心，在各種忙的同時(shí)千萬(wàn)也不要落下2018造價(jià)工程師的學(xué)習(xí)。大立教育特推出2018寒假特訓(xùn)之造價(jià)工程師每日一練，精心挑選知識(shí)點(diǎn)及相應(yīng)練習(xí)題幫助大家快速掌握，提高復(fù)習(xí)效率，以下是《土建計(jì)量》科目相關(guān)的知識(shí)點(diǎn)及練習(xí)題：



2018寒假特訓(xùn)之造價(jià)工程師土建計(jì)量每日一練(2.20)



　　【知識(shí)點(diǎn)】



　　三、 混凝土(必考)

　　一、普通混凝土組成材料

　　1.水泥

　　對(duì)于一般強(qiáng)度的混凝土，水泥強(qiáng)度等級(jí)宜為混凝土強(qiáng)度等級(jí)的1. 5~2.0倍，對(duì)于較高強(qiáng)度等級(jí)的海凝土，水泥強(qiáng)度宜為混凝土強(qiáng)度等級(jí)的 O.9~1.5倍。

　　2.砂

　　砂是指在自然條件作用下形成的粒徑在4.75mm以下的巖石粒料，主要有天然砂和人工砂兩類。天然砂包括河砂、湖砂、海砂和山砂。河砂、湖砂、海砂由于受水流的沖刷 作用，顆粒表面較光滑，拌制混凝土?xí)r需水量較少，

　　在現(xiàn)行國(guó)家標(biāo)準(zhǔn)《建筑用砂》GB/T 14684中，將砂按技術(shù)要求分為I類、II類、III類。I類宜用于強(qiáng)度等級(jí)大于C60的混凝土;II類宜用于強(qiáng)度等級(jí)為C30～C60及有抗凍、抗?jié)B或其他要求的混凝土;III類宜用于強(qiáng)度等級(jí)小于C30的混凝土。

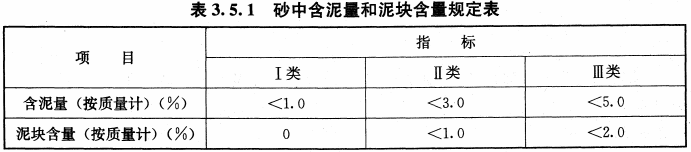

　　(1)有害雜質(zhì)含量

　　砂中常有黏土、淤泥、有機(jī)物、云母、硫化物及硫酸鹽等雜質(zhì)。黏土、淤泥粘附在砂粒表面，妨礙水泥與砂粒的粘結(jié)，降低混凝土強(qiáng)度、抗凍性和抗磨性，并增大混凝土的干縮。

　　

　　(2)粗細(xì)程度及顆粒級(jí)配

　　在砂用量相同的情況下，若砂子過(guò)粗，則拌制的混凝土黏聚性較好，不易產(chǎn)生離析、泌水現(xiàn)象;若砂子過(guò)細(xì)，砂子的總表面積增大，雖然拌制的混凝土帶聚性較好，不易產(chǎn)生離析、泌水現(xiàn)象，但水泥用量增大。所以，用于拌制混凝土的砂，不宜過(guò)粗，也不宜過(guò)細(xì)。

　　砂的顆粒級(jí)配是砂大、中、小顆粒的搭配情況。砂大、中、小顆粒含量的搭配適當(dāng)，則其空隙率和總表面積均較小，即具有良好的顆粒級(jí)配。用這種級(jí)配良好的砂配制混凝土，不僅所用水泥漿量少，節(jié)約水泥，而且還可提高混凝土的和易性、密實(shí)度和強(qiáng)度。

　　砂的粗細(xì)程度用細(xì)度模數(shù)Mx表示，計(jì)算公式為：

　　

　　砂按細(xì)度模數(shù)從分為粗、中、細(xì)三種規(guī)格：3.7～3.1為粗砂，3.0～2.3為中砂，2.2～1.6為細(xì)砂。粗、中、細(xì)砂均可作為普通混凝土用砂，但以中砂為佳。

　　砂顆粒級(jí)配區(qū)中，1區(qū)砂顆粒較粗，宜用來(lái)配制水泥用量多(富混凝土)或低流動(dòng)性普通混凝土;2區(qū)為中砂，粗細(xì)適宜，配制混凝土宜優(yōu)先選用2區(qū)砂;3區(qū)顆粒偏細(xì)，所配混凝土拌和物黏聚性較大，保水性好，但硬化后干縮較大，表面易產(chǎn)生微裂縫，使用時(shí)宜適當(dāng)降低砂率。

　　3.石子

　　普通石子包括碎石和卵石。

　　碎石表面粗糙，顆粒多棱角，與水泥漿粘結(jié)力強(qiáng)，配制的混凝土強(qiáng)度高，但其總表面積和孔隙率較大，拌制混凝土水泥用量較多，拌合物和易性較差;卵石表面光滑，少棱角，孔隙率及表面積小，拌制混凝土需用水泥漿量少，拌合物的和易性好，便于施工，但所含雜質(zhì)常較碎石多，與水泥漿粘結(jié)力較差，故用其配制的混凝土強(qiáng)度較低。

　　在《建筑用卵石、碎石》GB/T14685中，將粗骨料按技術(shù)要求分為I類、II類、III類。I類宜用于強(qiáng)度等級(jí)大于C60的混凝土;II類宜用于強(qiáng)度等級(jí)為C30～C60及有抗凍、抗?jié)B或其他要求的混凝土;III類宜用于強(qiáng)度等級(jí)小于C30的混凝土。

　　(2)最大粒徑與顆粒級(jí)配

　　(1)最大粒徑。

　　根據(jù)《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》GB50204的規(guī)定，粗骨料的最大粒徑不得超過(guò)結(jié)構(gòu)截面最小尺寸的1/4，且不超過(guò)鋼筋間最小凈距的3/4。對(duì)于混凝土實(shí)心板，粗骨料最大粒徑不宜超過(guò)板厚的1/3，且不得超過(guò)40mm。

　　(2)顆粒級(jí)配。石子級(jí)配的原理與砂基本相同，但其級(jí)配分為連續(xù)級(jí)配與間斷級(jí)配兩種。

　　連續(xù)級(jí)配比間斷級(jí)配水泥用量稍多，但其拌制的混凝土流動(dòng)性和粘聚性均較好，是現(xiàn)澆混凝土中最常用的一種級(jí)配形式。

　　間斷級(jí)配較適用于機(jī)械振搗流動(dòng)性低的干硬性拌和物。

　　(3)強(qiáng)度與堅(jiān)固性

　　(1)強(qiáng)度。石子的強(qiáng)度用巖石立方體抗壓強(qiáng)度和壓碎指標(biāo)表示。

　　采用立方體強(qiáng)度檢驗(yàn)時(shí)，將碎石或卵石制成50mm×50mm×50mm立方體

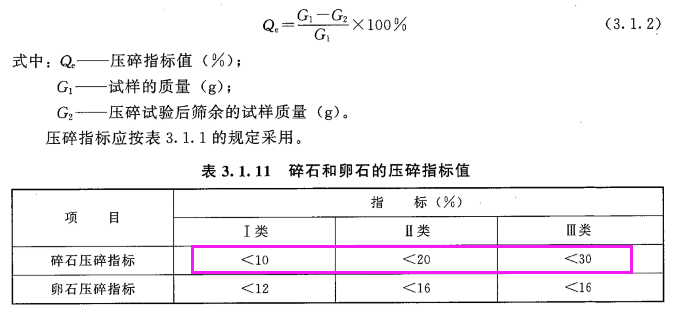

　　用壓碎指標(biāo)表示石子強(qiáng)度是通過(guò)測(cè)定石子抵抗壓碎的能力，間接地推測(cè)其本目應(yīng)的強(qiáng) 度。將一定量 9.5~19. 5mm 的顆粒，在氣干狀態(tài)下裝入一定規(guī)格的圓筒內(nèi)，在壓力機(jī)上施加一定的荷載，卸荷后稱得試樣質(zhì)量G1，用孔徑為2.36mm的篩篩分試樣，稱取試樣的篩余量G2，則

　　





　　4.水

　　混凝土拌和用水和混凝土養(yǎng)護(hù)用水包括飲用水、地表水、地下水、再生水、混凝土企業(yè)設(shè)備洗刷水和海水等。在無(wú)法獲得水源的情況下，海水可用于素混凝土，但不宜用于裝飾混凝土。未經(jīng)處理的海水嚴(yán)禁用于鋼筋混凝土和預(yù)應(yīng)力混凝土。

　　5.外加劑(?？?

　　(2)外加劑的分類

　　1)混凝土外加劑按其主要功能分為四類：

　　①改善混凝土拌和物流變性能的外加劑，包括各種減水劑、引氣劑和泵送劑等。

　?、谡{(diào)節(jié)混凝土凝結(jié)時(shí)間、硬化性能的外加劑，包括緩凝劑、早強(qiáng)劑和速凝劑等。

　?、鄹纳苹炷聊途眯缘耐饧觿ㄒ龤鈩?、防水劑、防凍劑和阻銹劑等。

　?、芨纳苹炷疗渌阅艿耐饧觿?，包括加氣劑、膨脹劑、著色劑等。

　　(3)常用混凝土外加劑

　　(1)減水劑?；炷翜p水劑是指在保持混凝土坍落度基本相同的條件下，具有減水增強(qiáng)作用的外加劑。

　　1)混凝土摻入減水劑的技術(shù)經(jīng)濟(jì)效果。

　?、俦３痔涠炔蛔?，摻減水劑可降低單位混凝土用水量5%～25%，提高混凝土早期強(qiáng)度，同時(shí)改善混凝土的密實(shí)度，提高耐久性。

　?、诒３钟盟坎蛔?，摻減水劑可增大混凝土坍落度10～20cm，能滿足泵送混凝土的施工要求。

　　③保持強(qiáng)度不變，摻減水劑可節(jié)約水泥用量5%～20%。

　　減水劑常用品種。

　?、倨胀ㄐ蜏p水劑木質(zhì)素磺酸鹽類，如木質(zhì)素磺酸鈣(簡(jiǎn)稱木鈣粉、M型)，適宜摻量為水泥質(zhì)量的0.2%～0.3%，在保持坍落度不變時(shí)，減水率為10%～15%。在相同強(qiáng)度和流動(dòng)性要求下，節(jié)約水泥10%左右。

　　②高效減水劑，如NNO減水劑，摻入NNO的混凝土，其耐久性、抗硫酸鹽、抗?jié)B、抗鋼筋銹蝕等均優(yōu)于一般普通混凝土。適宜摻量為水泥質(zhì)量的1%左右，在保持坍落度不變時(shí)，減水率為14%～18%。一般3d可提高混凝土強(qiáng)度60%，28d可提高30%左右。(筆記：早期強(qiáng)度高，后期增長(zhǎng)幅度低)在保持相同混凝土強(qiáng)度和流動(dòng)性的要求下，可節(jié)約水泥15%左右。

　　(2)早強(qiáng)劑。

　　早強(qiáng)劑多用于搶修工程和冬季施工的混凝土。目前常用的早強(qiáng)劑有氯鹽、硫酸鹽、三乙醇胺和以它們?yōu)榛A(chǔ)的復(fù)合早強(qiáng)劑。

　?、俾塞}早強(qiáng)劑。有助于水泥石結(jié)構(gòu)形成，還能使混凝土中游離水減少、孔隙率降低，因而摻入氯化鈣能縮短水泥的凝結(jié)時(shí)間，提高混凝土的密實(shí)度、強(qiáng)度和抗凍性。氯鹽早強(qiáng)劑不能用于預(yù)應(yīng)力混凝土結(jié)構(gòu)。

　?、诹蛩猁}早強(qiáng)劑。

　?、?span style="color: rgb(255, 0, 255);">三乙醇胺早強(qiáng)劑。是一種有機(jī)化學(xué)物質(zhì)，強(qiáng)堿性、無(wú)毒、不易燃燒，溶于水和乙醇，對(duì)鋼筋無(wú)銹蝕作用。單獨(dú)使用三乙醇胺，早強(qiáng)效果不明顯，若與其他鹽類組成復(fù)合早強(qiáng)劑，早強(qiáng)效果較明顯。

　　3)引氣劑。引氣劑是在混凝土攪拌過(guò)程中，能引入大量分布均勻的穩(wěn)定而密封的微小氣泡，以減少拌和物泌水離析、改善和易性，同時(shí)顯著提高硬化混凝土抗凍融耐久性的外加劑。兼有引氣和減水作用的外加劑稱為引氣減水劑。

　　引氣劑主要有松香樹脂類，如松香熱聚物、松脂皂;有烷基苯磺酸鹽類，如烷基苯磺酸鹽、燒基苯酚2聚氧乙烯醚等。也采用脂肪醇磺酸鹽類以及蛋白質(zhì)鹽、石油磺酸鹽等。以松香樹脂類的松香熱聚物的效果較好，最常使用。

　　引氣減水劑減水效果明顯，減水率較大，不但能起到引氣作用而且還能提高混凝土強(qiáng) 度，彌補(bǔ)由于含氣量而使混凝土強(qiáng)度降低的不利，而且節(jié)約水泥。

　　引氣劑和引氣減水劑，除用于抗凍、防滲、抗硫酸鹽混凝土外，還宜用于泌水嚴(yán)重的混凝土、貧混凝土以及對(duì)飾面有要求的混凝土和輕骨料混凝土，不宜用于蒸養(yǎng)混凝土和預(yù)應(yīng)力混凝土。

　　1)緩凝劑。緩凝劑是指延緩混凝土凝結(jié)時(shí)間，并不顯著降低混凝土后期強(qiáng)度的外加劑。兼有緩凝和減水作用的外加劑稱為緩凝減水劑。

　　緩凝劑用于大體積混凝土、炎熱氣候條件下施工的混凝土或長(zhǎng)距離運(yùn)輸?shù)幕炷?，不宜單?dú)用于蒸養(yǎng)混凝土。緩凝劑有糖類，如糖鈣;有木質(zhì)素磺酸鹽類，如木質(zhì)素磺酸鈣、木質(zhì)素磺酸納起基是酸以及鹽類和無(wú)機(jī)鹽類;還有膠鹽及衍生物、纖維素酷等。最常用的是糖蜜和木質(zhì)素磺酸鈣，糖蜜的效果最好。

　　5)泵送劑。應(yīng)用泵送劑溫度不宜高于35℃，摻泵送劑過(guò)量可能造成堵泵現(xiàn)象。泵送混凝土水灰比為O.45~0. 60，砂率宜為35%~45%。 最小水泥用量應(yīng)大于O.3t/m3。

　　6)膨脹劑。

　　當(dāng)膨脹劑用于補(bǔ)償收縮混凝土?xí)r膨脹率相當(dāng)于或稍大于混凝土收縮，用于防裂、防水 接縫、補(bǔ)強(qiáng)堵塞。當(dāng)膨脹劑用于自應(yīng)力混凝土?xí)r，膨脹率遠(yuǎn)大于混凝土收縮率。

　　摻硫鋁酸鈣膨脹劑的混凝土，不能用于長(zhǎng)期處于環(huán)境溫度為80℃以上的工程;摻硫鋁酸鈣類或石灰類膨脹劑的混凝土，不宜使用氯鹽類外加劑。

　　6.混凝土配合比設(shè)計(jì)

　　1)混凝土的施工配制強(qiáng)度的確定。混凝土的施工配制強(qiáng)度可按下式確定，以達(dá)到95%的保證率：

　　fcu,o≥fcu,k+1.645σ

　　式中 fcu，o━━混凝土的施工配制強(qiáng)度(MPa);

　　fcu，k━━混凝土抗壓強(qiáng)度標(biāo)準(zhǔn)值(MPa)

　　σ━━施工單位的混凝土強(qiáng)度標(biāo)準(zhǔn)差(MPa)。

　　當(dāng)設(shè)計(jì)強(qiáng)度等級(jí)大于或等于C60時(shí)，配制強(qiáng)度應(yīng)按照f(shuō)cu,o≥1.15fcu,k計(jì)算：

　　(混凝土強(qiáng)度標(biāo)準(zhǔn)差σ宜根據(jù)同類混凝土統(tǒng)計(jì)資料計(jì)算確定。當(dāng)無(wú)統(tǒng)計(jì)資料計(jì)算混凝土強(qiáng)度標(biāo)準(zhǔn)差時(shí)，混凝土強(qiáng)度等級(jí)小于或等于C20的，標(biāo)準(zhǔn)差取4.0;混凝土強(qiáng)度等級(jí)在 C25~C45之間的，標(biāo)準(zhǔn)差取5.0，混凝土強(qiáng)度等級(jí)C50~C55，標(biāo)準(zhǔn)差取6.0。)(新增)

　　2)計(jì)算水灰比，W/C。混凝土強(qiáng)度等級(jí)小于C60級(jí)時(shí)，混凝土水灰比宜按下式計(jì)算：

　　



　　式中 W/C━━水灰比;

　　αa、αb━━回歸系數(shù)。其中采用碎石時(shí)，αa=0.53，αb=0.20，采用卵石時(shí)，αa=0.49，αb=0.13。

　　當(dāng)無(wú)水泥28d抗壓強(qiáng)度實(shí)測(cè)值時(shí)，公式中的fce值可按下式確定：

　　fce=γcfce,g

　　式中 γc——水泥強(qiáng)度等級(jí)值的富余系數(shù)，可按實(shí)際統(tǒng)計(jì)資料確定;無(wú)實(shí)際統(tǒng)計(jì)資料時(shí),32. 5級(jí)水泥富余系數(shù)取1.12, 42.5級(jí)水泥富余系數(shù)取1.16, 52.5級(jí)水泥富余系數(shù)取1.10;

　　fce,g——水泥強(qiáng)度等級(jí)值(MPa)。

　　3)確定單位用水量mw0。選用單位用水量可按施工要求的混凝土坍落度及骨料的種類、規(guī)格，按《普通混凝土配合比設(shè)計(jì)設(shè)計(jì)規(guī)程》JGJ55中對(duì)混凝土用水量的參考值選定單位用水量。

　　4)計(jì)算單位水泥用量mc0。每立方米混凝土的水泥用量可按下式計(jì)算：

　　

　　計(jì)算的水泥用量不宜超過(guò)550kg/m3，若超過(guò)應(yīng)提高水泥強(qiáng)度等級(jí)。

　　5)確定砂率βs。合理的砂率值主要應(yīng)根據(jù)混凝土拌和物的坍落度、黏聚性及保水性等特征來(lái)確定。

　　6)計(jì)算粗、細(xì)骨料用量mg0、ms0?？梢圆捎胊.重量法。 b.體積法。

　　(3)混凝土配合比設(shè)計(jì)實(shí)例。(見(jiàn)教材P142)



　　【練習(xí)題】



　　1.關(guān)于混凝土配合比設(shè)計(jì)，說(shuō)法正確的有()。

　　A.水灰比需根據(jù)粗骨料特性采用回歸系數(shù)計(jì)算確定

　　B.單位用水量可根據(jù)坍落度和骨料特性參照規(guī)程選用

　　C.水泥用量不宜大于 550kg/m3

　　D.砂率可直接用重量法或體積法確定

　　E.粗細(xì)骨料的用量可直接按規(guī)程規(guī)定選用

　　【標(biāo)準(zhǔn)答案】ABC

　　【名師解析】砂率值按規(guī)程選用;粗骨料用重量法或體積法確定。



　　2.摻入高效減水劑的效果是(  )

　　A.保持坍落度不變可使混凝土3d強(qiáng)度值提高30%

　　B.保持坍落度不變可使混凝土28d強(qiáng)度值提高60%

　　C.保持坍落度和強(qiáng)度不變可節(jié)約水泥用量15%

　　D.提高鋼筋混凝土抗鋼筋銹蝕能力

　　E.提高鋼筋混凝土耐久性

　　【標(biāo)準(zhǔn)答案】D E

　　【名師解析】本題考查的是普通混凝土組成材料。高效減水劑，如NNO減水劑，摻入NNO的混凝土，其耐久性、抗硫酸鹽、抗?jié)B、抗鋼筋銹蝕等均優(yōu)于一般普通混凝土。適宜摻量為水泥質(zhì)量的1%左右，在保持坍落度不變時(shí)，減水率14%—18%。一般3d可提高混凝土強(qiáng)度60%，28d可提高30%左右。在保持相同混凝土強(qiáng)度和流動(dòng)性的要求下，可節(jié)約水泥15%左右。教材P133。



　　3.混凝土的耐久性主要體現(xiàn)在()

　　A.抗壓強(qiáng)度

　　B.抗折強(qiáng)度

　　C.抗凍等級(jí)

　　D.抗?jié)B等級(jí)

　　E.混凝土碳化

　　【標(biāo)準(zhǔn)答案】C D E

　　【名師解析】本題考查的是混凝土的技術(shù)性質(zhì)。混凝土耐久性是指混凝土在實(shí)際使用條件下抵抗各種破壞因素作用，長(zhǎng)期保持強(qiáng)度和外觀完整性的能力。包括混凝土的抗凍性、抗?jié)B性、抗蝕性及抗碳化能力等。教材P136。



　　4.配置混凝土的Ⅱ類砂中的含泥量應(yīng)()。

　　A.>1.0%

　　B.<1.0%

　　C.>2.0%

　　D.<3.0%

　　【參考答案】D

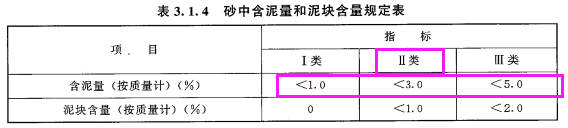

　　【名師解析】有害雜質(zhì)含量。參見(jiàn)教材P127，表3.5.1.(3.5.1)(新133)

　　



　　5.下列水泥強(qiáng)度等級(jí)的選擇與混凝土的設(shè)計(jì)強(qiáng)度等級(jí)不適應(yīng)的是( )。

　　A.當(dāng)混凝土強(qiáng)度等級(jí)為 C30及C30 以下時(shí)，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的1.5～2.5倍

　　B.當(dāng)混凝土強(qiáng)度等級(jí)為C30～C50時(shí)，水泥強(qiáng)度等級(jí)為混凝土設(shè)計(jì)強(qiáng)度等級(jí)的1.1～1.5倍為宜

　　C.當(dāng)混凝土強(qiáng)度等級(jí)為C60及以上時(shí)，水泥強(qiáng)度等級(jí)與混凝土設(shè)計(jì)強(qiáng)度等級(jí)的比值應(yīng)小于 1.0

　　D.當(dāng)混凝土強(qiáng)度等級(jí)為C60及以上時(shí)，水泥強(qiáng)度等級(jí)與混凝土設(shè)計(jì)強(qiáng)度等級(jí)的比值一般不低于0. 80

　　【參考答案】D



　　6.現(xiàn)澆混凝土矩形截面梁斷面尺寸為 200mm×400mm 受力鋼筋配有單排 3-Φ20，則澆筑混凝土所需碎石的最大粒徑為( )mm。

　　A.31.5 B.50

　　C.27.5 D.25

　　【參考答案】A



　　7.下列關(guān)于石子與級(jí)配形式的表述，正確的有( )。

　　A.測(cè)定石子的顆粒級(jí)配不能用篩分法

　　B.連續(xù)級(jí)配是現(xiàn)澆混凝土中最常用的一種級(jí)配形式

　　C.石子的立方體強(qiáng)度檢驗(yàn)，其試件為 40mm×40mm×40mm 立方體

　　D.石子的堅(jiān)固性試驗(yàn)一般采用氯化鈉溶液浸泡法

　　E.間斷級(jí)配較適用于機(jī)械振搗流動(dòng)性低的干硬性拌合物

　　【參考答案】BE



　　以上是2018寒假特訓(xùn)之造價(jià)工程師《土建計(jì)量》每日一練(2.20)的知識(shí)點(diǎn)及相關(guān)練習(xí)題，如果關(guān)于上述知識(shí)點(diǎn)及相關(guān)練習(xí)題有什么不明白的可點(diǎn)擊在線咨詢，2018造價(jià)工程師備考正當(dāng)時(shí)，學(xué)習(xí)早1點(diǎn)，拿證早1年，專業(yè)老師免費(fèi)定制一對(duì)一學(xué)習(xí)方案>>>點(diǎn)擊免費(fèi)獲取!
