本工程項目總建筑面積約31.8萬平方米，包括裙樓商場、辦公塔樓和地下停車庫。裙樓包括三層地庫停車場，地庫一層到六層為零售、百貨公司、超市、美食廣場、餐飲、電影院、溜冰場、多功能廳等等，辦公塔樓由六層到三十九層。

　　通過建立以BIM應用為載體的項目管理信息化，提升了項目生產效率、提高了建筑質量、縮短了工期、降低了建造成本。

　　運用工程實例

　　根據施工圖紙建立建筑、結構、機電BIM模型，利用BIM技術檢測建筑與結構之間的碰撞問題，設計不合理問題，有效控制建筑和結構圖紙的一致性，避免了在施工過程因建筑和結構設計沖突，造成的返工、拆改。

　　利用BIM模型檢測出的結構梁與門的碰撞，在傳統的2D平面圖紙里很難發現此類問題。

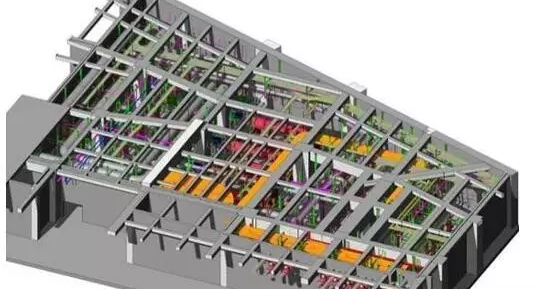

　　根據設計院的施工藍圖建立空調、消防、給排水、電氣BIM模型，設計師利用BIM軟件任意角度觀看、剖切、動畫漫游等技術手段，全面了解整個建筑的空間，充分分析機電管線布置合理、精確定位、美觀、易維護等要點。

　　協調碰撞，利用BIM軟件把建筑、結構等影響到機電專業的模型，整合到一個模型當中，利用軟件自動檢測碰撞功能，分別檢測機電各專業間碰撞、機電與建筑和結構碰撞等，把問題提前優化，把影響較大的問題反饋給相關專業協調修改。

　　施工指導，利用BIM模型輸出綜合管線圖、剖面圖、單專業圖、三維軸測圖、圖片、動畫，講解給施工分包，使分包明確掌握?qǐng)D紙?jiān)O(shè)計意圖和管線安裝層次規則，避免了圖紙的誤讀不理解造成返工。

　　指導施工，以BIM模型和3D施工圖取代傳統二維圖紙指導現場施工，防止現場人員由于圖紙的誤讀引起施工犯錯。

　　現場效驗：無論采取何種措施，現場出錯的問題將永遠存在，因此能夠在錯誤剛發生時候發現并改正，對施工現場具有非常大的意義和價值。

　　利用BIM模型指導工人準確定位設備管線。

　　管理分包，在施工階段根據BIM模型，進一步深化設計，使機電管線的排列達到實際的施工要求，根據BIM模型輸出CSD綜合管線、剖面圖、三維圖片等，發給各個專業的施工分包，前期保證圖紙的準確性和一致性，降低在施工過程中碰撞、交叉等問

　　BIM渲染圖片，利用BIM相關軟件渲染出施工后的效果，提前得知施工后的設備布置，進一步推動設計方案的肯定。

　　BIM效果圖與實際施工照片施工前后對比。

　　材料統計，根據協調完成的參數化信息模型，按照需求利用REVIT軟件明細表功能，統計地下室管道工程量，為預算造價提供較為可靠的參考數據。

　　3D漫游，將BIM模型導入到AutodeskNavisworks軟件中，直觀地查看管線的最終完成效果，同時可以任意角度的旋轉模型，并對任意部位進行放大，使得在施工之前就可以清晰地觀察到建筑物的任意部位，能夠提前發現許多施工中可能會出現的問題，為施工的順利進行提供了有利的幫助。

　　施工進度模擬，將BIM模型與施工進度計劃相連接，實現4D模擬，通過它不僅可以直觀地體現施工的界面、順序，使總承包與各專業施工之間的施工協調變得清晰明了，從而檢測施工進度計劃的可行性，提早發現工程的工序問題。

　　設計效驗，項目共有坡道四條，經過檢查4#坡道與B2層一根梁之間凈高不滿足要求，與設計院協調之后進行了修改，避免了現場返工。

　　項目造型復雜，扶梯交叉共15處，利用平面方法檢查凈高難度大且不準確，我們按照廠家設備尺寸創建1:1的扶梯模型，并按照?qǐng)D紙精確定位，利用剖面及軟件標高標注功能準確復核了所有交叉扶梯的凈高。

　　項目作為高端商場，高大空間多，并且負荷大，因此存在大面積高支模。通過3D模型不僅可以直觀的對工人進行交底，而且可以幫助選擇方案（加密鋼管或增大鋼管直徑）

　　該項目結構造型復雜、多梁交叉情況普遍、且存在鋼骨柱、鋼骨梁，給現場鋼筋綁扎及板面標高控制帶來了困難。通過BIM模型的可視化功能，先進行虛擬布筋，優化鋼筋布置及綁扎工序，從而提高現場工作效率）

　　運用效果：在此項目中，BIM團隊根據各專業圖紙搭建了建筑、結構、機電的BIM模型，避免了因?yàn)槎S空間想象能力的局限性而出現的設計錯誤，加強了個專業之間的協作，使得設計得意優化，最大限度的提高了凈空高度，方便了施工人員與業主理解設計的意圖，提高了協調與溝通的效率。

　　目前階段設計院機電施工圖紙普遍質量不高，特別涉及到機電管線的綜合布置基本處于無序狀態。我司在機電圖紙深化設計方面有較為完善的設計思路、設計標準和高素質的機電深化設計人員。在成都萬象城機電系統設計過程中通過BIM軟件以及專業深化設計人員的施工設計經驗，對管線密集區域、車庫、重點設備機房的機電管線進行綜合布置，確保機電管線施工滿足質量驗收規范，操作檢修方便、布局合理、美觀大方。
