如今，BIM技術已在我國地面建筑許多項目中得到了成功應用；在城市地下空間開發中，BIM技術的案例多集中在城市地下交通。要充分開發利用地下空間，需通過BIM技術實現信息建模，并應用到地下空間工程的各個階段。

BIM究竟有多少維度？很多BIMer論證二維也是BIM？究竟有多大意義？

什么是維度？

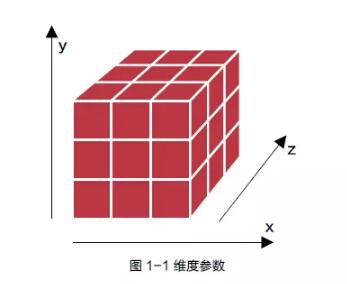

什么是維度？百度百科這樣描述，維度是描述一個事物或?qū)ο笏枰獏?shù)。維度，又稱維數，是數學中獨立參數的數目。在物理學和哲學的領域內，指獨立的時空坐標數目。0維是一點，沒有長度。1維是線，只有長度。2維是一個平面，是由長度和寬度(或曲線)形成面積。3維是2維加上高度形成體積面(如圖1-1)。

即維度參數幫我們確定分析對象的定位、范圍，幫我們得出明確的分析結果。

從這一概念出發，BIM的維度應該是指，能確定BIM所要研究應用對象定位、范圍的參數，描述和定位工程信息所需要的定位參數。3D實體定位空間位置，第4D時間定義某一時點的建筑狀態(形象進度)。

同理，安全、質量、供應商信息、造價顯然不適合作為一個維度參數，而是我們的一個研究分析對象。如分析造價時我們需要維度參數來確定造價分析的范圍，計算相關數據，因此造價作為維度參數是不合適的。如本月確定完成造價1000 萬，我們并不知道完成了哪些施工工序。如果我們定義某工序本月完成的產值，通過工序和時間兩個維度參數，則可以進行準確的數據分析，因此，工序才是一個維度參數。

同理，安全、質量、供應商信息都是我們的研究、計算和分析的對象，而不是維度參數。

BIM至少是三維的

BIM究竟有多少維度？很多BIMer論證二維也是BIM？究竟有多大意義？

我的觀點是：BIM至少是三維的。

先要搞清我們討論的BIM 究竟是一個什么條件的BIM。BIM沒形成權威的定義前，按字面的理解，承載建筑信息東西的都可以是BIM，導致了無意義、無價值的泛化主。將結一個繩的記錄信息也可稱BIM，BIMer費的口舌能有什么價值？

我們要討論的BIM應是給建筑業各階段(設計、施工、運維)帶來巨大作用、產生深刻影響、甚至是帶來產業革命的BIM。有了這個討論前提，BIM是多少維度就會有一個結論。否則大家的討論像盲人摸象，各說各話，卻毫無意義。

能帶來產業深刻影響、甚至產業革命的BIM 必須是三維以上的，這還不夠，應是能構建起三維以上的結構化數據庫的BIM(建筑信息模型)，三維以上、結構化數據庫這兩點缺一不可。

而且，三維不一定是BIM，但沒三維肯定不是BIM。

為什么沒三維肯定不是BIM？

零維(一篇描述建筑的文章)、一維、二維(圖紙)的BIM(或者說現有的描述建筑的技術手段)都無助于我們解決建筑業當前面臨的問題，無法對工程進行快速的計算分析、協同、可視化，不能突破項目管理數據能力的瓶頸，不能產生解決當前行業問題的殺手級應用。

“可計算”(Computable)的概念很重要，由于建筑物在整個生命周期里是一個三維實體動態進化的過程，要全面正確描述、分析、計算、管理、共享、可視化、虛擬建造來解決問題，必須要三維以上的結構化數據庫才能實現強大的工程計算，才能幫助人類突破工程大數據處理能力瓶頸，才能解決現在的各種行業難題。

“可計算”的BIM要滿足以下條件：

(1)可準確定位、搜索；

(2)可計算：實體計算、統計、分析。實體計算(點、長度、面積、體積)的三維扣減計算，支持布爾算法。設定任意維度(實體、時間、WBS)的范圍快速的統計分析；

(3)可視化。切取任意部位進行3D、4D虛擬建造。

這些“計算”能力的實現，都要有3D以上結構化數據庫的支撐，且數據粒度要達到構件級。有了這樣強大的計算能力，就可以延伸出一系列項目管理上的高價值應用，從而帶來產業革命性的進步。不可計算的信息，不論信息有多少，是什么樣的信息承載平臺，都不能成為我們所需要的“BIM”，如幾屋子的藍圖、多少T硬盤里的DWG電子文檔，都不具備BIM的價值，也不宜納入BIM的范疇。

二維及以下的“BIM”對于建筑物來講，基本上是不能“計算”的，因為建筑物實體是三維實體，建造過程是動態四維的。項目管理者對三維以下的信息載體，只能通過人腦的智慧(知識、經驗)去意會。一個矩形在圖面上，是線框？是個坑？是個桌子？誰也看不懂，要加很多說明文字標注，標注是很難統一的，因此是不可計算的。一張建筑照片不用加說明文字，用平面的方法表現可視化的三維建筑物，一看就明白這個建筑有什么東西。

即使建立三維以下的數學邏輯模型——BIM，由于建筑本身是3D的，3D以下的任何數學模型引伸出來應用和價值是很小的，不會成為我們所需要的給行業帶來重大變化的“BIM”，筆者認為不應該將其納入我們的“BIM”。

具有革命性價值的7D·BIM

對建筑行業具有革命性價值的“BIM”是幾維的？

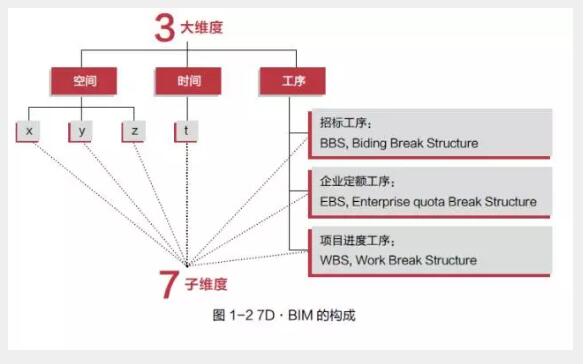

筆者認為具有革命性價值的BIM目前可認為是七個維度的(如圖1-2)。這7D就是：3D實體、1D時間、3DWBS。形成7個維度的結構化數據庫、且數據粒度達到構件級，就會產生無數項目管理革命性的高價值應用，成為革命性的技術。

為什么BIM是建筑業革命性技術？

BIM的偉大之處(核心價值)在于給我們提供了建筑業全產業鏈一直需要的創建、計算工程數據的能力，并提供了最佳的建筑全生命周期的數據承載平臺：

1)成功構建了7D結構化數據庫；

2)數據粒度達到構件級，甚至更細(如一根鋼筋的實體)；

3)成為工程、業務數據的無限量數據承載平臺。

基于此，可以往上增加任何建筑物的數據，使所有的信息結構化、可計算。

這一核心價值解決了建筑業一直面臨的三大難題：

1)海量數據的處理、計算、管理和共享；

2)工程所有人員、組織的協同難題；

3)工程技術問題難以及時發現解決。

圍繞這三大難題，隨著軟件技術的進步，BIM將提供無數項目管理、企業管理和行業管理的解決方案和應用，讓技術、成本、建造管理、運營管理等所有工作產生革命性的變化。

但筆者一直反對BIM是nD類似的說法，很不科學。如造價不是BIM的一個維度，而是BIM承載的一個重要工程屬性而已。
