2018寒假特訓之造價工程師土建計量每日一練(2.12)

　　【知識點】

　　(八)屋頂

　　1.屋頂?shù)念?lèi)型

　　屋頂?shù)念?lèi)型大致可分為三大類：平屋頂、坡屋頂和曲面屋頂。

　　(1)平屋頂。平屋頂是指屋面坡度在10%以下的屋頂，最常用的排水坡度為2%～3%。

　　(2)坡屋頂。坡屋頂是指屋面坡度在10%以上的屋頂，包括單坡、雙坡、四坡、歇山式、折板式等多種形式。

　　(3)曲面屋頂。屋頂為曲面，如球形、懸索形、鞍形等。

　　2.平屋頂?shù)臉?gòu)造

　　(1)平屋頂?shù)呐潘?/p>

　　1)平屋頂起坡方式。要使屋面排水通暢，平屋頂應設置不小于1%的屋面坡度。形成這種坡度的方法有兩種：第一種方法是材料找坡，也稱墊坡。這種找坡法是把屋頂板平置，屋面坡度由鋪設在屋面板上的厚度有變化的找坡層形成。設有保溫層時，利用屋面保溫層找坡;沒有保溫層時，利用屋面找平層找坡。找坡層的厚度最薄處不小于20mm，平屋頂材料找坡的坡度宜為2%。第二種方法是結構起坡，也稱擱置起坡。把頂層墻體或圈梁、大梁等結構構件上表面做成一定坡度，屋面板依勢鋪設形成坡度，平屋頂結構找坡的坡度宜為3%。檐溝、天溝縱向找坡不應小于1%，溝底水落差不得超過200mm。

　　2)平屋頂排水方式。屋面排水方式可分為有組織排水和無組織排水兩種方式。

　　高層建筑屋面宜采用內排水，多層建筑屋面宜采用有組織外排水，低層建筑及檐高小于10m的屋面，可采用無組織排水。多跨及匯水面積較大的屋面宜采用天溝排水，天溝找坡較長時，宜采用中間內排水和兩端外排水。

　　3)屋面落水管的布置。

　　屋面落水管的布置量與屋面集水面積大小、每小時最大降雨量、排水管管徑等因素有關，它們之間的關系可用下式表示： F=438D2/H (2.1.1)

　　式中 F━━單根落水管允許集水面積(水平投影面積，m2);

　　D━━落水管管徑(cm，采用方管時面積可換算);

　　H━━每小時最大降雨量(mm/h，由當?shù)貧庀蟛块T(mén)提供)。

　　【例2.1.1】某地H=145mm/h，落水管徑10cm，每個落水管允許集水面積為：

　　F =438×102÷145 = 302.07(m2)

　　若某建筑的屋頂集水面積(屋頂?shù)乃酵队懊娣e)為1000m2，則至少要設置4根落水管。在工程實踐中，落水管間的距離(天溝內流水距離)以10～15m為宜。

　　(2)平屋頂柔性防水及構造。

　　1)找平層。

　　保溫層上的找平層應留設分隔縫，縫寬宜為5～20mm，縱橫縫的間距不宜大于6m?；鶎愚D(zhuǎn)角處應抹成圓弧形，其半徑不小于50mm。找平層表面平整度的允許偏差為5mm。分格縫處應鋪設帶胎體增強材料的空鋪附加層，其寬度為200~300mm。

　　3)卷材防水屋面。

　　為了防止屋面防水層出現龜裂現象，一是阻斷來自室內的水蒸氣，構造上常采取在屋面結構層上的找平層表面做隔汽層，阻斷水蒸氣向上滲透。在北緯40°以北地區，室內濕度大于75%或其他地區室內空氣濕度常年大于80%時，保溫屋面應設隔汽層。二是在屋面防水層下保溫層內設排汽通道，并使通道開口露出屋面防水層，使防水層下水蒸氣能直接從透氣孔排出。

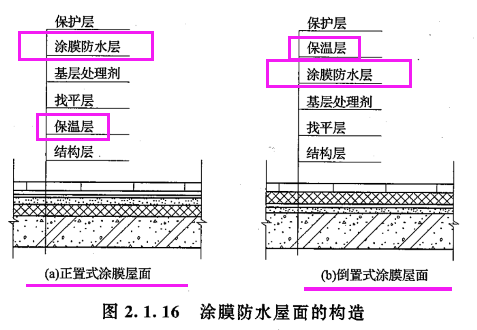

　　4)涂膜防水屋面。

　　按防水層和隔熱層的上下設置關系可分為正置式屋面和倒置式屋面。正置式屋面(傳統屋面構造做法)，其構造一般為隔熱保溫層在防水層的下面。

　　倒置式屋面的構造做法，是把傳統屋面中防水層和隔熱層的層次顛倒一下，防水層在下面，保溫隔熱層在上面。與傳統施工法相比，該工法能使防水層無熱脹冷縮現象，延長了防水層的使用壽命;同時保溫層對防水層提供一層物理性保護，防止其受到外力破壞。

　　5)復合防水屋面。在復合防水層中，選用的防水卷材與防水涂料應相容，防水涂膜宜設置在防水卷材的下面。

　　6)保護層。

　　7)平屋頂防水細部構造。屋面細部構造應包括檐口、檐溝和天溝、女兒墻和山墻、水落口、變形縫等，防水屋面必須特別注意各個節點的構造處理。細部構造中容易形成熱橋的部位均應進行保溫處理，檐口、檐溝外側下端及女兒墻壓頂內側下端等部位均應作滴水處理，滴水槽寬度和深度不宜小于10mm。

　?、匍芸?。卷材防水屋面檐口 800mm范圍內的應滿粘，卷材收頭應采用金屬壓條釘壓，并應用密封材料封嚴。

　　②檐溝和天溝。卷材或涂膜防水屋面檐溝和天溝的防水層下應增設附加層，附加層伸入屋面的寬度不應小于250mm。

　?、叟畠簤ΑＥ畠簤喉斂刹捎没炷粱蚪饘僦破?。壓頂向內排水坡度不應小于5%，壓頂內側下端應作滴水處理。女兒墻泛水處的防水層下應增設附加層，附加層在平面和立面的寬度均不應小于250mm。高女兒墻泛水處的防水層泛水高度不應小于250mm，泛水上部的墻體應做防水處理。

　　(3)平屋頂?shù)谋?、隔熱?/p>

　　2) 平屋頂?shù)谋夭牧稀?/p>

　　平屋頂?shù)怪檬奖夭牧峡刹捎?擠塑聚苯板、泡沫玻璃保溫板等。平屋頂正置式保溫材料可采用:膨脹聚苯板、擠塑聚苯板、硬泡聚氨醋、石膏玻璃棉板、水泥聚苯板、加氣混凝土等。

　　3)平屋頂?shù)膸追N節能構造做法。

　?、俑咝П夭牧瞎?jié)能屋頂構造。

　　②架空型保溫節能屋頂構造。

　　當采用混凝土板架空隔熱層時.屋面坡度不宜大于5%。架空隔熱制品及其支座的質量應符合國家現 行有關材料標準規。架空隔熱層的高度宜為180~300mm，架空板與女兒墻的距離不應小于250mm 。當屋面寬度大于10m 時，架空隔熱層中部應設置通風屋脊。架空隔熱層的進風口直設置在當?shù)匮谉峒竟?jié)最大頻率風向的正壓區，出風口宜設置在負壓區。

　　3.坡屋頂?shù)臉?gòu)造

　　所謂坡屋頂是指屋面坡度在10%以上的屋頂，與平屋頂相比較，坡屋頂?shù)奈菝嫫露却?，因而其屋面?gòu)造及屋面防水方式與平屋面不同。屋面構造層次主要由屋頂天棚、承重結構層及屋面面層組成，必要時還應增設保溫層、隔熱層等。

　　(1)坡屋頂?shù)某兄亟Y(jié)構。

　　1)磚墻承重。在山墻承檁的結構體系中，山墻的間距即為檁條的跨度，因而房屋橫墻的間距盡量一致，使檁條的跨度保持在比較經濟的尺度以?xún)?nèi)。磚墻承重結構體系適用于開間較小的房屋。木檁條的跨度一般

　　在4m以?xún)?nèi)，斷面為矩形或圓形，大小需經結構計算確定，檁條的斜距不得超過1.2m。

　　2)屋架承重。

　　屋頂上擱置屋架，用來擱置模條以支承屋面荷載。通常屋架閣置在房 屋的縱向外墻或柱上，使房屋有一個較大的使用空間。屋架的形式較多，有三角形、梯形、矩形、多邊形等。

　　當坡屋面房屋內部需要較大空間時，可把部分橫向山墻取消，用屋架作為橫向承重構件。 坡屋面的屋架多為三角形。

　　為了防止屋架的傾覆，提高屋架及屋面結構的空間穩定性，屋架間要設置支撐。屋架支撐主要有垂直剪刀撐和水平系桿等。

　　4)鋼筋混凝土梁板承重。鋼筋混凝土承重結構層按施工方法有兩種：一種是現澆鋼筋混凝土梁和屋面板，另一種是預制鋼筋混凝土屋面板直接擱置在山墻上或屋架上。

　　【練習題】

　　1.坡屋面常見的細部構造有( ) 。

　　A.挑檐口

　　B.女兒墻檐口

　　C.山墻

　　D.剛性防水層

　　E.水泥砂漿找平層

　　【答案】 A、 B、 C

　　【解析】坡屋面細部構造應包括檐口(包括挑出檐口和女兒墻檐口) 、山墻、斜天溝、煙囪泛水、檐溝和落水管。 剛性防水層和水泥砂漿找平層屬于屋頂?shù)闹饕獦?gòu)造層不屬于細部構造。

　　2.某建筑物的屋頂集水面積為 1800m2，當?shù)貧庀笥涗浢啃r(shí)最大降雨量 160mm，擬采用落水管直徑為 120mm，該建筑物需設置落水管的數量至少為( ) 。

　　A. 4 根

　　B. 5 根

　　C. 8 根

　　D. 10 根

　　【答案】 B

　　【解析】此系一道計算題。首先計算一根水落管可承擔的屋頂面積， (m2)， 然后算出所需水落管根數為 1800/394.2=4.57≈5(根)。

　　3. 坡屋頂?shù)匿摻罨炷琳郯鍢?gòu)造一般是( )

　　A. 有屋架支承的

　　B. 有檁條支承的

　　C. 整體現澆的

　　D. 由托梁支承的

　　【答案】 C

　　【解析】 鋼筋混凝土折板結構是目前坡屋頂建筑使用較為普遍的一般結構形式，它無需采用屋架，檀條等支承構件，整個折板系整體現澆，但只適用于空間跨度不大的民用建筑。

　　4.屋頂是房屋頂部的覆蓋部分，起圍護和承重作用，屋頂?shù)闹饕M成部分是( )。

　　A.屋面而層、防潮層、保溫層、頂棚

　　B.承重結構層、找坡層、保溫層、找平層、結合層、防水層、保護層

　　C.面層、墊層、基層

　　D.隔離層、結合層、找平層、隔聲層

　　【答案】B

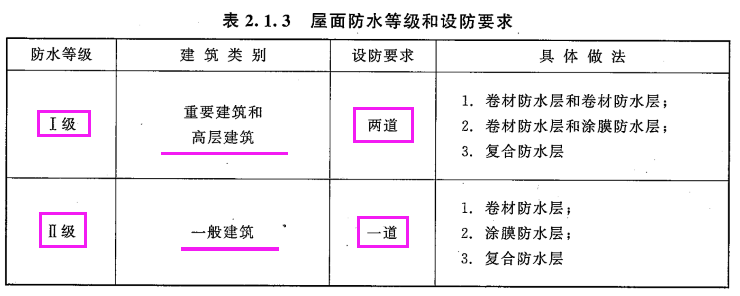

　　5.高層辦公樓建筑采用平屋頂柔性防水，其具體做法可采用( )。

　　A.卷材防水層

　　B.卷材防水層和卷材防水層

　　C.深膜防水層

　　D.卷材防水層和涂膜防水層

　　E.復合防水層

　　【答案】BDE

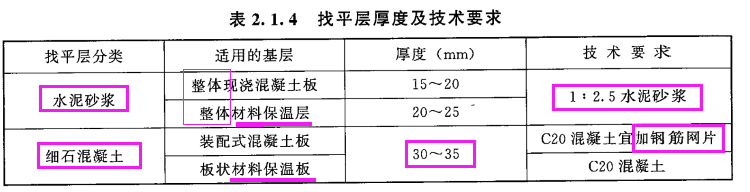

　　6.裝配式混凝土板上用細石混凝土做找平層，其技術要求是( )。

　　A.15～20mm 厚 C20 混凝土加鋼筋網片

　　B.20～30mm 厚 C15 混凝土加鋼筋網片

　　C.30～35mm 厚 C20 混凝土加鋼筋網片

　　D.35～50mm 厚 C30 素混凝土

　　【答案】C

　　7.為了防止卷材屋面防水層出現龜裂，應采取的措施是( )。

　　A.設置分倉縫

　　B.設置隔汽層或排汽通道

　　C.鋪綠豆砂保護層

　　D.鋪設鋼筋網片

　　【答案】B
