雖然BIM技術發展如火如荼，但其應用仍主要局限在某階段或局部業務點，跨階段的信息無損傳遞和集成應用仍未能實現，影響B(tài)IM潛在價值的發揮。

由于建筑的多參與方和多階段特性，跨階段信息共享和集成的難點也不可避免：

同一信息可能由不同參與方創建，導致信息不一致；

各階段建立的BIM獨立存儲于不同文件，造成不同階段信息間的工程邏輯關系缺失；

不同階段采用不同應用軟件建立工程信息，格式不一致，難以融合；

同一階段中，存在多個不同參與方并行建模，導致數據沖突。

上述困難并非無解，分階段遞進式BIM構建就是一個好方法。

分階段遞進式BIM構建法

包括各參與方協同建模的基本協議、各階段BIM創建的基本流程以及支撐技術和軟件，支持多參與方在統一的框架協議下協同創建、共享和應用BIM，最終在BIM數據庫中形成包括各階段工程信息的BIM，支持面向建筑全生命期的BIM應用。

多參與方協同建模的基本協議

為構建面向全生命周期的BIM，參與方應在統一框架下協同建模，將無序的創建整合為有序的協作。針對BIM構建過程中的難點，各參與方應遵守4個基本協議。

(1)在創建當前階段BIM子模型時，須從已有模型提取和共享相關信息，避免信息重復創建；在已有信息基礎上，添加新信息、修改舊信息，并建立新舊信息的工程邏輯關系，形成本階段BIM子模型

該協議是BIM技術“信息共享”基本宗旨的體現，因此不影響當前BIM應用流程。

(2)將各階段創建的BIM集成到統一的BIM數據庫

通過數據庫實現集成存儲，可避免基于文檔進行模型存儲和共享的信息不一致、不安全、訪問效率低等問題。

(3)以中性、標準格式存儲BIM，便于交換和共享

為便于不同應用系統之間的信息交換，建議采用IFC等被廣泛采納的中性、標準格式存儲工程信息。

(4)并行建模前，完成公有信息創建，避免各參與方重復創建公有信息，導致信息不一致

在模型集成前，要將并行建立的子模型導入沖突處理平臺，進行沖突分析和處理，再集成到數據庫。

各階段BIM子模型創建基本流程

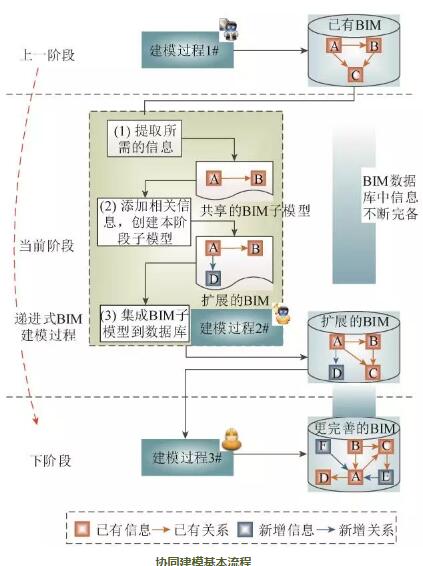

基于以上協議，各階段BIM子模型創建的基本流程如下：

從已有模型中提取該階段需要的工程信息，實現共享；

在提取信息模型基礎上，根據當前業務需求添加、修改信息；

將本階段子模型集成到數據庫，形成包括已有、新增信息的模型，實現模型逐步完善；

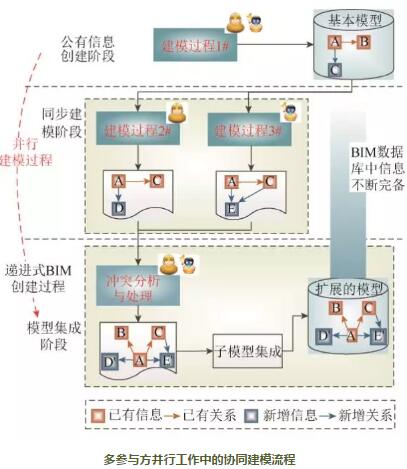

對同一階段中存在多個參與方并行工作的情況，提出協同建模流程，包括公有信息創建、同步建模和模型集成3個階段。

支撐技術

從流程中不難發現，實現分階段遞進式BIM構建需要數據存儲技術、子模型提取和子模型集成技術的支持。

BIM數據存儲技術

實現統一存儲各階段構建的子模型，支持高效、便捷的數據寫入和提取，如BIMServe、半結構化BIM數據存儲技術。

BIM子模型提取技術

根據數據共享需求提取子模型，如基于MVD的BIM子模型提取方法、根據IFC模型內部結構提取子模型的方法。

BIM子模型集成技術

將各階段創建的子模型集成到數據庫，保證集成后BIM的一致性和完整性。

支撐軟件

分階段遞進式BIM的構建需要相關平臺和軟件的支持，包括BIM平臺、BIM建模軟件和沖突分析軟件。

BIM平臺

統一存儲和管理，并支持用戶提取BIM子模型，將各階段創建的BIM子模型集成到BIM數據庫，如BIMServer和BIMDISP。

BIM建模軟件

各參與方在已有模型基礎上建立本階段子模型，并將BIM子模型導出為標準格式(至少支持IFC格式)；導出信息滿足相關標準要求，支持后續階段應用。

沖突分析軟件

用于分析2個或更多BIM子模型間的沖突分析和處理，如Naviswork 和Solibri Model Checker等。

構建優勢

與傳統采用文件進行信息存儲和共享的方式對比，本方法具有以下優勢：

不同開發商的軟件，可通過數據庫提供的統一接口共享BIM模型，支持跨階段、跨部門的信息傳遞和共享；

根據需求提取和共享已有信息，提高BIM應用安全性和效率；

在數據庫中形成各階段信息統一，為分析、管理和決策提供數據支持。

分階段遞進式BIM構建是在已有模型基礎上協同創建各階段BIM子模型，并將所有子模型集成到數據庫，逐步形成完整BIM，支持跨階段的無損信息傳遞和面向建筑全生命期的BIM應用，并減少各階段建模的工作量和跨階段信息交付的成本，是促進BIM技術的深度應用好方法。
