BIM(Building Information Modeling)，指建筑信息模型，它是來形容那些以三維圖形為主、面向?qū)ο?、建筑學有關的電腦輔助設計。
那么BIM技術與VR相結合，能帶來什么樣的驚喜呢?
BIM的兩大賣點是增強的三維視覺效果+創建虛擬模型，此兩個賣點運用到極致即VR的需求。當然如果你還在為什么是BIM?以及是否BIM而困擾，或者你就想出施工圖，VR+BIM絕對不是你的菜!
過去幾個月一直在收集資料，也在猶豫是否在項目上利用VR。猶豫的原因在于，作為一個工程師，是繼續堅持結構設計+力學分析，還是將BIM PM作為自己的發展目標，畢竟VR需要額外研究的東西太多了，僅靠業余時間很難快速把握靈活運用;另外一個很現實的問題是業主或者項目是否愿意為此買單?
1 什么是VR，VR和AR，MR的區別是什么?
不用晦澀難懂的科技術語，僅限于我自己的理解：
VR(Virtual Reality)即將虛擬的(或者未來的，非現實的)東西通過浸入式的，頭戴設備顯示在你面前。
AR(Augmented Reality)和MR(Mixed Reality)通過字面意思很容易理解：
AR是將現實中的東西，通過增強的方式展現給你。
MR即將VR和AR融合在一起，將虛擬的東西，通過增強方式展現在你面前。
2 VR可以幫我們做什么?
對設計師來說，最直接的用途是將設計成果展示給客戶，更快更好地詮釋自己的意圖。雖然Revit在這方面已經比2D設計軟件進步很多，但是比較下圖，你就會發現3D Max的效果讓你開始懷疑并無法忍受Revit!!
如果你要和顧問或者客戶演示自己的設計，哪個效果更好，不言而喻。正如看到的一篇BIM+VR介紹文章里所說，VR不但是讓人看到設計效果，更可以讓人感受你的設計。(With VR, architects can transmit not just what a building will look like, but also what it will feel like. )
方案快速通過
當我們說縮短工期的時候，首先想到縮減設計+施工時間，其實絕大多數項目里面，設計的時間已經沒有壓縮的彈性了，最終你是想犧牲設計師的健康還是犧牲設計的質量?施工時間不可控因素太多，像在北京施工擾民+重大政府會議+霧霾天氣+節假日…需要留出足夠時間以備意外。政府項目或者復雜項目里，很多時間反而浪費在了概念設計或者方案設計階段，設計師一遍遍的向業主(或者政府部門)匯報方案推銷自己的理念，一遍遍的修改方案以迎合業主的夢境中的各種新奇想法;很多最終決策者是非專業人士，或者不夠?qū)I(yè)。VR演示絕對可以讓決策者更容易理解你的意圖，從而讓方案更快通過。少一次方案過會，少一次修改，節省的時間跟你少改幾個門窗，不可同日而語。
業主產品提前上市
產品沒有建設完畢，甚至樣板間都沒有建好的時候，就可以將未來的成果向潛在客戶推介。在香港BIM協會看過一個政府共租屋項目的BIM視頻，將業主收房時的房間狀態以及未來如何裝修，用Revit模型給大家展示出來。使用VR你可以直接去你心儀的公寓里漫步，或者感受你裝修完的門店。
當然基于軟件的游戲引擎，你可以方便的進行項目里面人流分析。這一點對醫院，商場，公共交通設施絕對有利?？傊?/font>VR幫助BIM完善工作流程，讓客戶看到未建成的建筑。
3 現有VR使用統計數據及成功案例
看過CGarchitect做過的一份調研，成果顯示VR+BIM歐洲處于領先，基本上是美國應用的兩倍(我也很奇怪，不知原因)。并且VR+BIM應用在2015，2016年有了長足的發展。

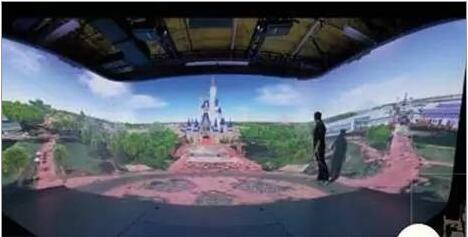

很少看到國內成功的VR+BIM的案例。上海Disney項目應該是國內設計院完成BIM模型，VR部分應該是外方團隊完成。Disney團隊基于自身強大的娛樂+游戲基因，在模型里面做Show，或者在3D虛擬現實房間里(VR Cave)，進行項目討論。

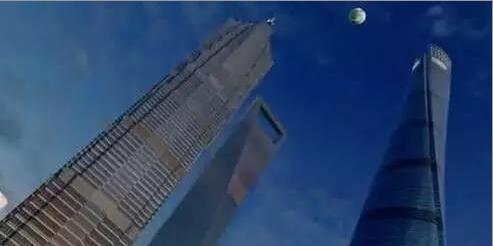

上海中心
看到Stingray推介視頻的上海中心項目，就我所知項目進行時并沒有的做VR，應該是最近才做的?；陧?xiàng)目的Revit模型，在3D MAX作了大量的加工，通過Stingray將外立面及內裝修展現出來。
美國NPS(National Park Service)的Arizona號戰艦
這個項目是為了紀念二戰珍珠港戰役時被擊沉的Arizona號，使用設備掃描海底沉船區形成點云模型，在紀念館里虛擬再現了戰艦在海底的現狀。不需要將戰艦打撈上來，不需要游客潛入水下，即可感受被擊沉的戰艦，比打撈上來展覽更震撼!
4 軟硬件情況
電腦
VR會對電腦的配置(尤其是顯卡和內存)等提出很高的要求，如果你的電腦運行Revit都很慢，就不要考慮用它來運行VR大型軟件。順便吐槽一下設計+施工單位，網絡滿，電腦卡，曬圖機吱吱嘎嘎像老牛車，整天呼吁大家節省成本少打印，好像工程師的時間都不算成本啊!不尊重工程師的創新勞動，把工程師當苦力。
VR設備
主流VR設備基本上是頭戴的HMDS( head-mounted displays),例如HTC Vive, 微軟HoloLens, 三星 Gear VR, Facebook Oculus Rift,谷歌有一款Cardboard不了解。這些設備并非專門針對建筑業設計，所以使用起來會有一些問題。
軟件
我現在看的是工作流程是Revit-3D Max-Stingray，主要因?yàn)锽IM模型是在Revit里面建的。Revit輸出FBX格式文件，在3D Max處理(材料，Polygon)后，在Stingray里面加特效。
5 應用前景展望
VR+BIM應用基于游戲引擎，需要相當?shù)闹R(shí)儲備，對工程師有很大的挑戰，很難兼顧設計和VR。估計少數高端項目才有可能用，所以這塊可能像模型制作公司那樣，依賴專業外包公司。
但是畢竟可以讓建筑行業和投資界熱點聯系起來。希望VR+BIM為死水一潭，低價競爭盛行的建筑市場，激起一絲波瀾。并且當你在看VR Porn的時候，如果被別人撞上，你可以快速切換視點假裝在看房間的內裝效果!
